PZU-2000에 대하여

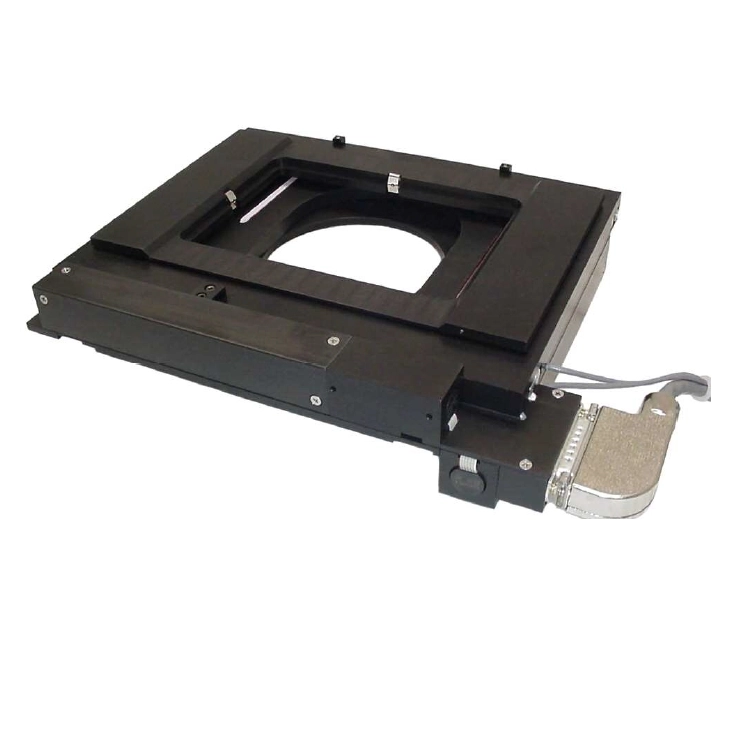

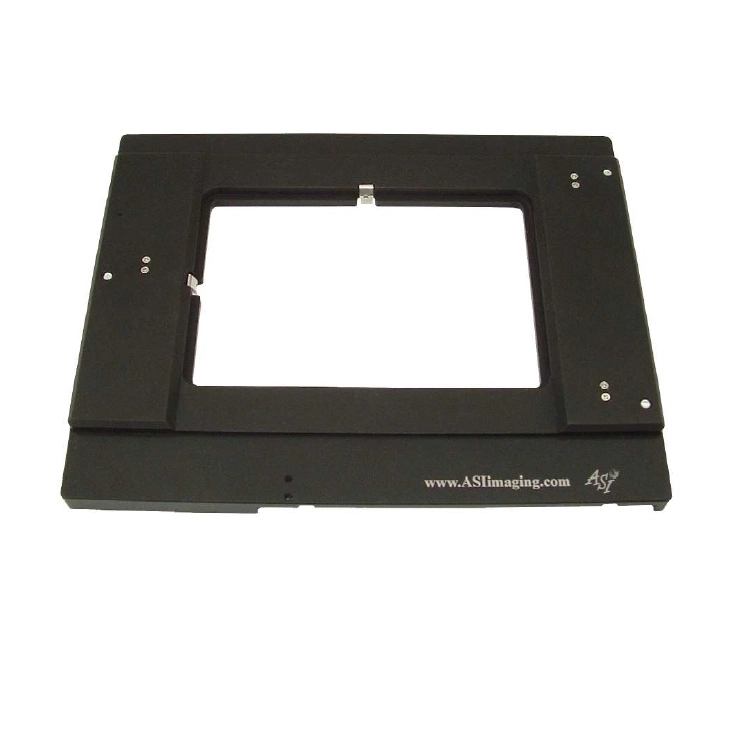

PZU-2000 XYZ 스테이지는 현미경 스테이지의 X, Y, Z 축 위치를 높은 분해능과 높은 반복성으로 제어할 수 있도록 특별히 설계되었습니다. X축과 Y축은 위치 피드백을 위한 고해상도 로터리 엔코더를 사용하는 폐루프 DC 서보 모터를 통해 정밀하게 제어됩니다. 스테이지 위치 제어에 폐루프 제어를 사용함으로써, 여러 번의 이동과 방향 변경 후 개방 루프 마이크로 스텝 스테이지에서 발생할 수 있는 스테이지 손실 위험이 없습니다. XY 스테이지는 부드럽고 정확한 동작을 위해 크로스 롤러 슬라이드, 고정밀 리드 스크류, 그리고 백래시 없는 소형 기어드 DC 서보 모터를 사용합니다. 스테이지 상단 플레이트에는 슬라이드, 페트리 접시, 멀티웰 플레이트 등 모든 샘플에 사용 가능한 표준 K 사이즈 슬라이드 인서트를 장착할 수 있습니다. 슬라이드 인서트는 150μm 범위에서 나노미터 정확도(300μm 및 500μm 범위도 제공)를 가진 압전 소자를 통해 Z축으로 이동합니다. Z축 평면에서 샘플을 이동시키면 모든 대물렌즈를 사용할 수 있으므로 압전 소자를 단일 대물렌즈에 장착할 때 필요한 꼬인 전선이나 스페이서를 사용할 필요가 없습니다. 마이크로프로세서로 제어되는 MS-2000 제어 장치는 호스트 컴퓨터와 RS-232 및 USB 통신을 통해 XYZ 축을 제어합니다.
PZU-2000 특징
- 정밀한 위치 지정과 높은 반복성을 갖춘 초점 조정을 위해 X, Y, Z축을 폐쇄 루프로 제어합니다.
- 조정 가능한 사다리꼴 이동 프로필을 갖춘 넓은 동적 속도 범위.
- 부드럽게 조절 가능한 듀얼 범위 조이스틱 제어
- 다양한 인기 소프트웨어 패키지에서 검증된 작동

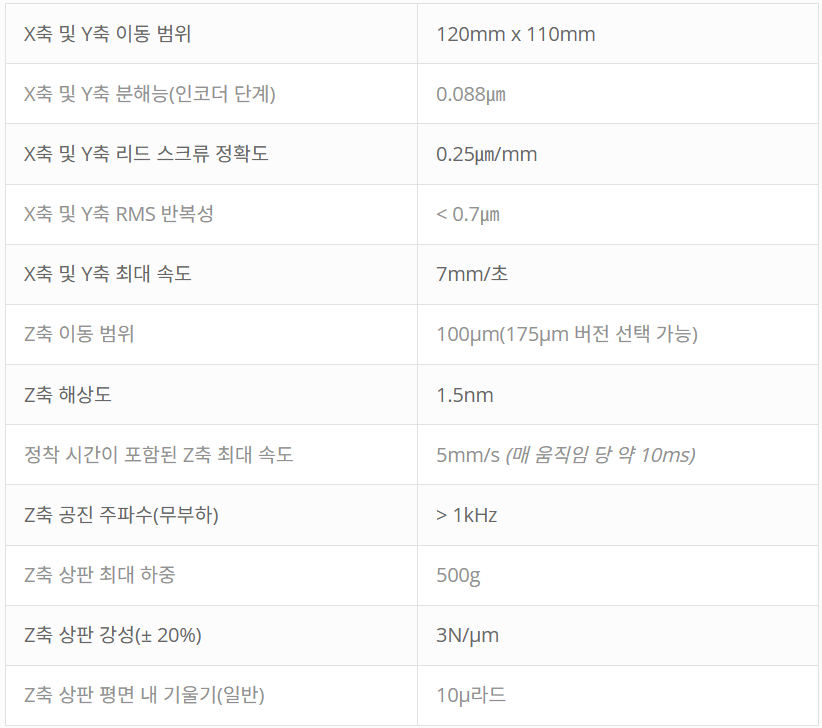

표준 구성에 대한 PZU-2000 사양
PZU-2000 옵션
- 고정밀 위치 결정을 위한 X축 및 Y축 선형 인코더입니다. 선형 인코더 분해능은 10nm이며, 스케일 정확도는 10mm당 0.3μm, 100mm당 3μm입니다. 샘플 위치 결정 분해능은 50nm 미만입니다.
- 자동 초점(NTSC 또는 PAL 합성 비디오 신호 필요).
- ASI의 검증된 Z축 드라이브 제품군을 현미경의 미세 초점 샤프트에 추가하여 현미경 이동 범위 전체에서 50nm의 분해능으로 Z축 위치 조정을 제공할 수 있습니다. 압전 장치를 사용하면 이동 범위 내 어느 지점으로든 빠르고 정확한 Z축 위치 조정이 가능합니다.
- 표준 회전 인코더를 사용할 때 더 빠른 XY 변환이나 더 정밀한 위치 지정을 위해 다른 리드 스크류 피치를 사용할 수 있습니다.
