PZMU-2000에 대하여
PZMU-2000은 정밀 압전 Z축 스테이지로, 현미경의 기존 XY 스테이지 상단에 부착하거나 단독으로 사용할 수 있습니다. 일부 현미경 모델의 경우, ASI는 PZMU-2000을 OEM 스테이지에 장착할 수 있습니다. 필요한 경우 수동 OEM 스테이지도 제공해 드립니다.
PZMU-2000은 ASI의 검증된 피에조-Z 상판을 독립형 하우징에 장착한 구조입니다. 이 시스템은 직립 현미경의 수동 XY 스테이지 상단을 포함하여 모든 수평 표면에 장착할 수 있습니다.
옵션인 MS1-PZM 컨트롤러는 ASI PZMU-2000을 보완하여 위치 LCD 판독 기능, 외부 초점 조절 손잡이, RS-232 직렬 제어, 홈 및 제로잉 제어 기능을 모두 6 x 4인치(152 x 102mm)의 작은 크기에 제공합니다.
PZMU-2000은 수동 현미경 스테이지의 Z 위치를 제어하는 고해상도 및 높은 반복성을 제공하도록 특별히 설계되었습니다.XY 축은 원래 OEM 스테이지 제어 장치를 통해 수동으로 제어됩니다.PZMU-2000은 모든 샘플에 사용할 수 있는 표준 K 크기 슬라이드 인서트(예: 슬라이드, 페트리 접시, 멀티웰 플레이트 등)를 수용합니다.슬라이드 인서트는 100μm 범위와 나노미터 정확도(200μm 및 500μm 범위도 제공)를 가진 압전 소자를 통해 Z축에서 이동합니다.Z 평면에서 샘플을 이동함으로써 모든 대물렌즈를 사용할 수 있으므로 압전 소자를 단일 대물렌즈에 놓을 때 필요한 꼬인 와이어나 필요한 스페이서를 제거할 수 있습니다.압전 스테이지는 0~10V DC 아날로그 입력 전압을 사용하여 원격으로 제어하거나, 선택적으로 PZM-2000 컨트롤러를 사용하여 제어할 수 있습니다.
PZMU-2000 특징
- 정밀하고 반복성이 높은 초점을 위한 Z축의 폐쇄 루프 제어
- 나노미터 규모의 분해능, 반복성 및 정확도
- 다양한 인기 소프트웨어 패키지에서 검증된 작동

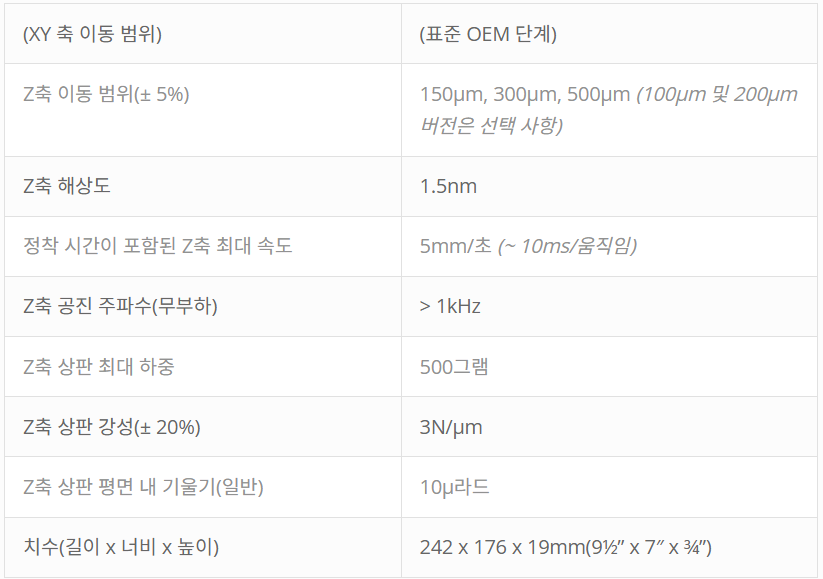

PZMU-2000 사양

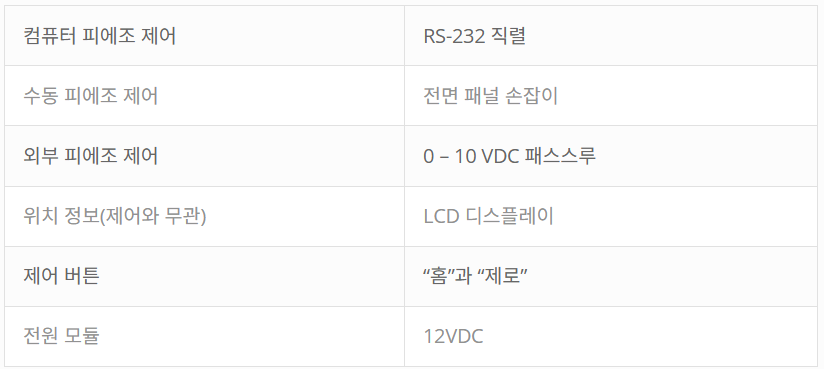

MS1-PZM 컨트롤러 사양

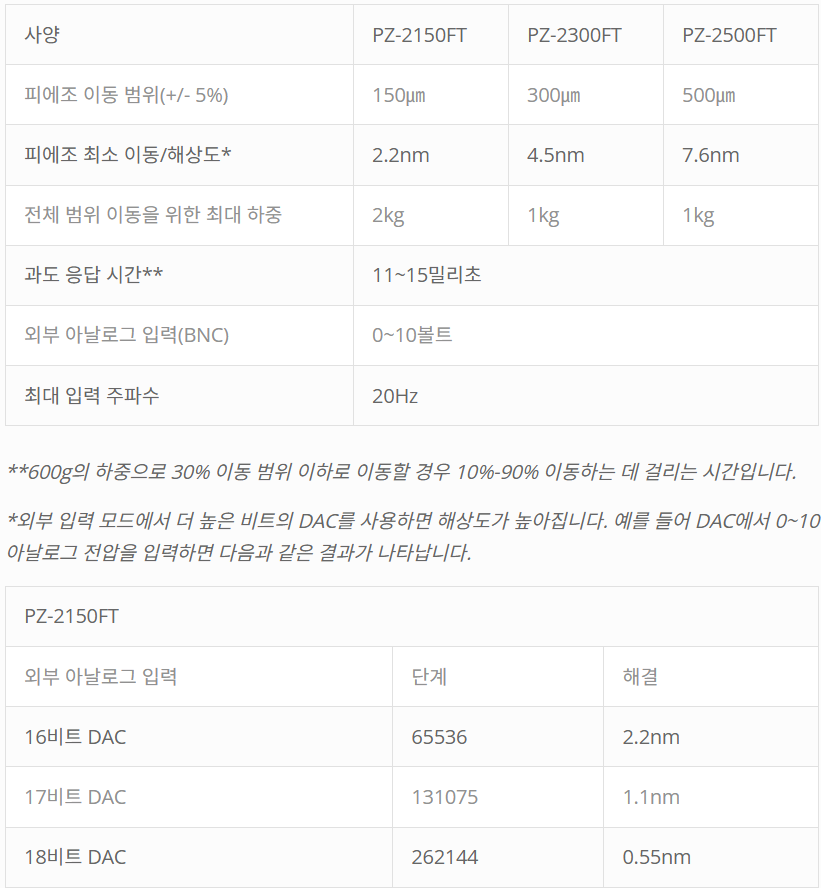

Adept Controller 사양
