BX61WI / BX51WI
가격문의(상세정보 참조)

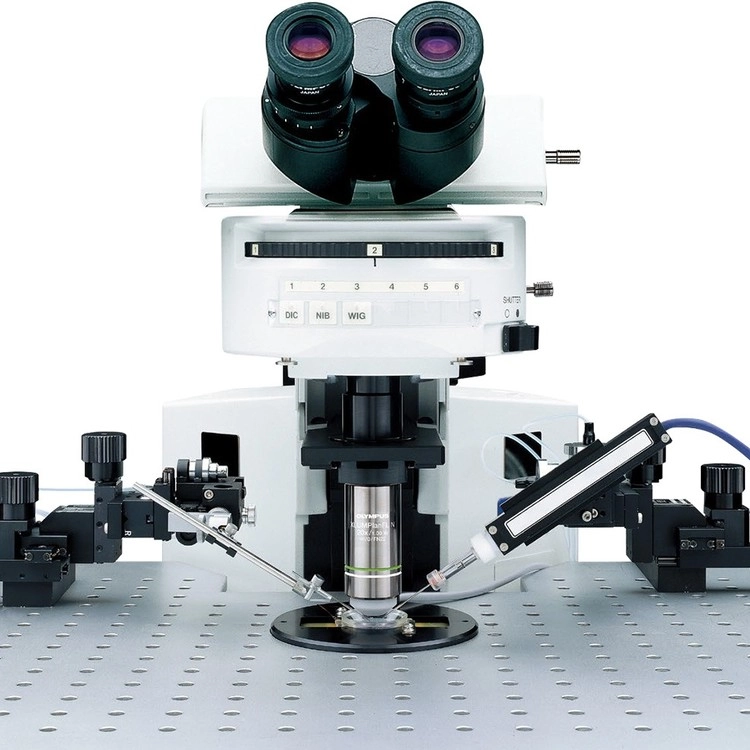

BX51WI 고정식 스테이지 현미경은 패치 클램핑 및 생체 내 현미경과 같은 모든 생리학 실험에 적합합니다. 고정식 스테이지와 무진동 프레임으로 실험 중 뛰어난 안정성을 제공합니다. 적외선을 사용해 살아있는 세포를 보호하고, 두꺼운 조직 절편 내부의 심층부까지 관찰할 수 있으며, 높은 개구수의 광학계로 대물렌즈 교체 없이 배율 변경이 가능합니다.
개요
 | 생리학 실험용 BX51WI는 패치 클램핑 및 생체 내 현미경과 같은 모든 생리학 실험에 적합합니다. 고정식 스테이지와 구조동 프레임 설계로 실험 중 뛰어난 안정성을 보장합니다. 저위선을 사용해 살아있는 세포를 보호하고, 높은 개구수의 광학계와 대물렌즈 교체 없이 배율 변경이 가능한 동시에 두꺼운 조직 절편 내부의 심층부까지 관측할 수 있습니다. |
무진동 및 잡음이 적은 것이 특징인 전면부 조작 시스템
전면부의 조작 시스템은 패치 클램핑 작업을 방해하지 않습니다. 초점 조절이나 필터 교체와 같이 자주 이루어지는 작업을 장치 전면부에서 빠르게 수행할 수 있도록 간단하게 설계되어 있습니다. 현미경 프레임과 콘덴서 양옆에 충분한 공간이 있어서, 조작에 필요한 장비를 현미경 가까이에 배치할 수 있습니다.

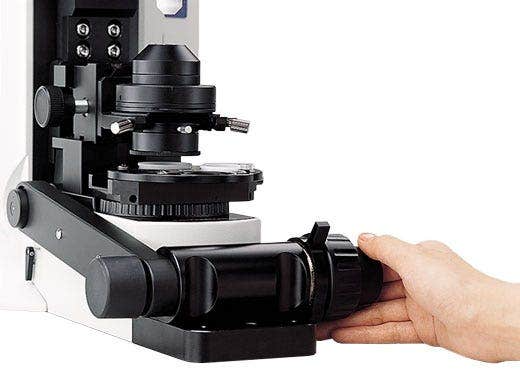

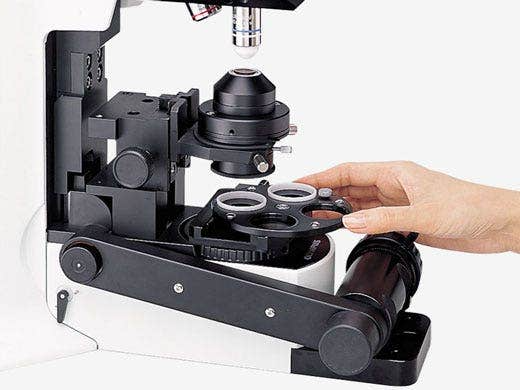

 | 손쉽게 조절할 수 있도록 설계된 콘덴서 프레임은 콘덴서 주변에 여유 공간이 있도록 설계되어, Nomarski DIC 대비 조절, 필터 교환, 콘덴서의 조리개 조절과 관찰 방법(가시광선, Nomarski DIC, IR-DIC)을 쉽게 전환할 수 있습니다. |
손 가까이 위치한 초점 조절 장치 미동 초점 조절 장치는 현미경 본체의 앞면 양쪽에 위치합니다. 고정할 수 있는 조동나사 원하는 위치에 장착되면, 조동나사로 대물렌즈를 올리고 정확하게 원래 위치로 복원할 수 있습니다. |  |

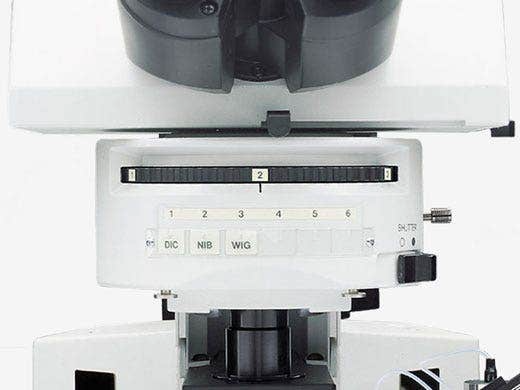

 | 무진동 셔터 형광 셔터는 걸림과 진동 없이 수평으로 작동합니다. 클릭 분리로 탈착 가능한 미러 유닛 터렛 6구 터릿의 클릭 스톱 장치는 드라이버로 분리할 수 있습니다. |
다양한 종류의 노즈피스

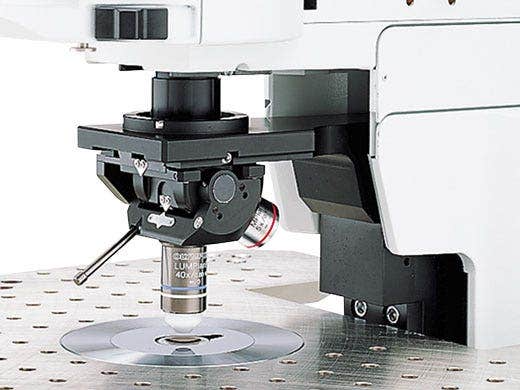

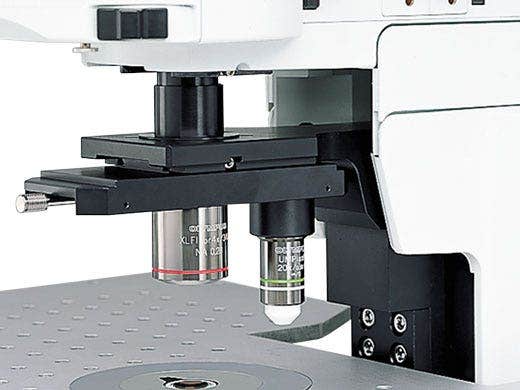

스윙 노즈피스 WI-SRE3는 특수한 슬립 및 삭셈 설계로 전축된 생물 현미경 로직과 미세조정기를 방해하지 않고 대물렌즈를 변경할 수 있습니다. 대물렌즈 위치 조정은 무진동에 가까운 정밀한 구조로 설계되어, 슬라이드 노즈피스 U-SLRE는 큰 직경, 저배율 광학 대물렌즈(XLFLUOR 2X/340 5E: 4X/340)와 일반(WMS) 직각 나사산 등 각종 대물렌즈를 한 개의 장착대부터 쉽게 삽입시킬 수 있습니다. 노즈피스는 단순 막의 슬라이드를 넣거나, T-type MXMPVL2는 특수한 긴 작업 대물렌즈 XLUMPLN20XW/IR 수용할 수 있도록 설계되었습니다. RMS 어댑터 WI-RMSADE, WI-SNPXLU2와 RMS 나사산을 갖춘 대물렌즈를 설치할 수 있도록 합니다.
 WI-SRE3 |  U-SLRE |
다양한 요구를 충족하는 기능성과 솔루션

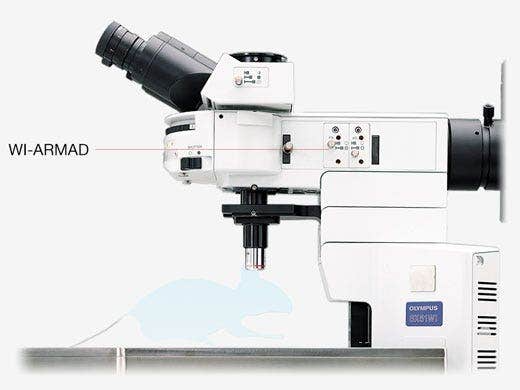

소동물 실험용으로 조절 가능함 팔 높이 상승 키트(WI-ARMAD)를 현미경 프레임과 받침대 중간 사이에 장착하여 40mm의 여유 공간을 확보할 수 있습니다. 소동물 실험에는 넓은 투과성이 필요하며, 90mm 스테이지 아래의 콘덴서 어셈블리를 떼어낼 수 있습니다. 서브프레임 제거 후 스테이지는 50mm 더 낮아져, 총 90mm 이상의 여유 공간을 제공합니다. |  |

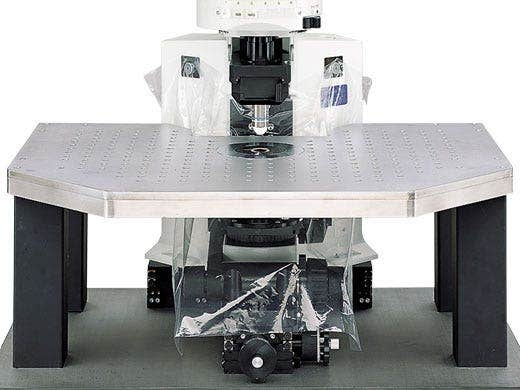

 | 구성 요소를 보호하는 방수 시트 함께 제공되는 자석으로 방수 시트를 고정하여 액체의 넘침과 흘림으로부터 보호합니다. 이 시트는 프레임, 콘덴서 및 초점 조절 메커니즘을 보호할 수 있을 정도로 크기를 자랑합니다. |
살아있는 세포의 전기생리학을 위한 최상의 선명도
IR-DIC에 최적화된 광학계
IR-DIC 광학계의 수차를 정교하게 보정하여, 가시광선, 775nm~900nm의 근적외선 파장대로 관찰할 수 있습니다. 근적외선의 이미지 선명도가 개선되어, 뇌 천편의 심부도 뚜렷하게 볼 수 있습니다.
| 가시광선 DIC | 조직 표본은 고해상성으로 관찰할 수 있습니다. |
| 775nm IR-DIC | IR 카메라를 결합하여 조직 절편의 굴절이 가능하나 관찰에는 가시광선과 달리 미러터렛 내의 환경 광학 보정판을 빠르게 전환할 수 있습니다. |
| 900nm IR-DIC | 조직 심부까지 관찰할 수 있습니다(900nm대에 최적화된 편광자와 검광자 필요). |

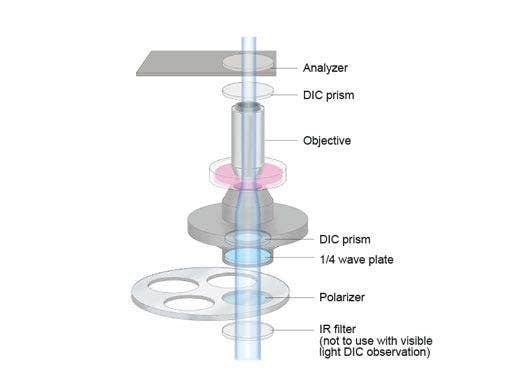

Nomarski DIC 이미징용 Senarmont 보정기 Senarmont를 장착한 콘덴서를 사용하면 콘덴서 아래에 있는 1/4 파장판으로 모든 대비 조정을 수행할 수 있어 스테이지, 표본, 초점 장치 또는 노즈피스와의 충돌 위험이 없습니다. |  |

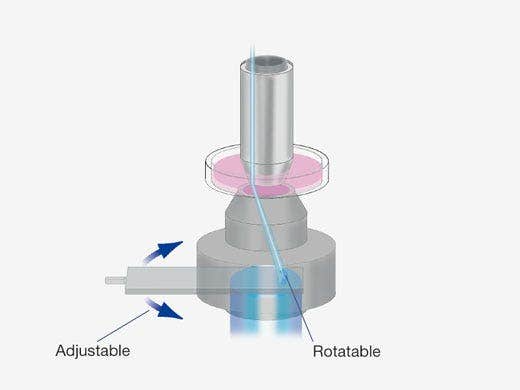

대비 최적화를 위한 오블리크 조명

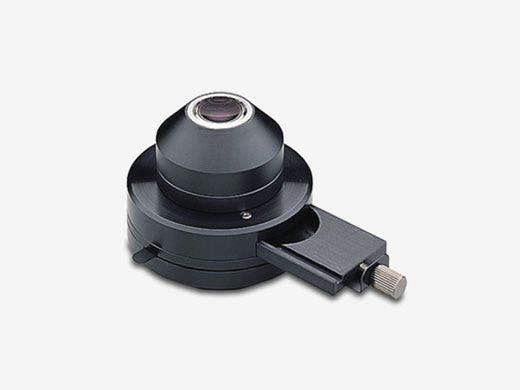

Olympus는 각 카메라 간의 표본 이동까지 하고 고대가 각도 360도 조정할 수 있는 서브 콘덴서 WI-OBCD2를 개발했습니다. 추가 핀과 센서 외에도, 오블리크 조명을 쉽게 설치하고 조절할 수 있습니다. 오블리크 조명을 사용하면 일반적으로 모든 유형의 DIC에는 적합하지 않은 플라스틱 배양 용기의 이미지가 가능합니다. 오블리크 조명의 설치 조리개는 크기가 다양하고 슬라이딩 위에 있어, 신속한 전환이 가능합니다.
 WI-OBCD |  |

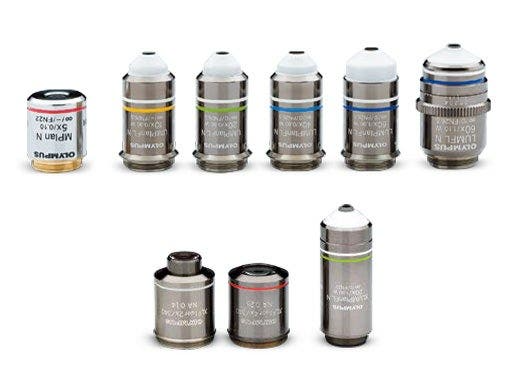

 | 작동 거리가 긴 대물렌즈 UMPLFLN-W/UMPLN-W 시리즈 수침 대물렌즈는 긴 작동 거리에 45° 접근 각도를 제공하므로 깊게 침수된 실험에 매우 적합합니다. U-IWCIH의 근적외선 범위까지 더 높은 투과율을 자랑하며 IR-DIC 또는 형광 이미징에 적합할 수 있습니다. UMLFLN60XWIE 1.1의 높은 개구수로 인한 수침 대물렌즈로, 고분해능 형광 이미징에 적합합니다. 보정 링은 초점 조절과 함께 굴절률을 보상하여 고해상도 이미지를 획득할 수 있습니다. XLUMPLFLN20XW의 초점이와 높은 개구수가 특징인 수침 대물렌즈입니다. 공간 배율 변화 없이 넓은 시야에서 깊이 관찰을 사용할 수 있으며, 생체 절편 관찰 등 두꺼운 표본에서도 우수한 이미지를 확보할 수 있습니다. |
사양
| 관찰 방법 | 명시야 | ✓ | ||
| 관찰 방법 | 암시야 | ✓ | ||
| 관찰 방법 | 형광 (Blue/Green Excitations) | ✓ | ||
| 관찰 방법 | 형광 (Ultraviolet Excitations) | ✓ | ||
| 관찰 방법 | 미분 간섭 | ✓ | ||
| 관찰 방법 | IR-미분간섭(DIC) | ✓ | ||
| 관찰 방법 | 간이 편광 | ✓ | ||
| 광원 | 투과 쾰러 광원 | 100 W 할로겐 램프 | ✓ | |
| 광원 | 형광 광원 | 100 W 머큐리 램프 | ✓ | |
| 광원 | 형광 광원 | 라이트 가이드 광원 | ✓ | |
| 포커스 | 포커스 메커니즘 | 노즈피스 포커스 | ✓ | |
| 중간 배율 체인저 | 수동 터렛 | ✓ | ||
| 리볼빙 노즈피스 | 수동 | Swing (2 포지션) | ✓ | |
| 스테이지 | 수동 | 오른손 제어 수동 스테이지 | • X: 76 mm, Y: 52 mm | |
| 스테이지 | 수동 | IX-SVL2 교차형(Cross) 재물대 (짧은 좌측 손잡이) | • X: 50 mm, Y: 43 mm | |
| 콘덴서 | 수동 | 유니버설 콘덴서 | NA 0.9/ W.D. 1.5 mm for 1.25X–100X [swing-out: 1.25X–4X, with oil top lens: (NA 1.4 / W.D. 0.63 mm)] | |
| 콘덴서 | 수동 | 스윙 아웃 콘덴서 | NA 0.9/ W.D. 2 mm (1.25X–100X) | |
| 집광기 | 수동 | Long Working Distance 범용 집광기 | NA 0.8/ W.D. 5.7 mm (5X–100X) | |
| 집광기 | 수동 | Long Working Distance 미분간섭(DIC) 집광기 | NA 0.8/ W.D. 5.7 mm (10X–100X) | |
| 집광기 | 수동 | Long Working Distance 사면 집광기 | NA 0.8/ W.D. 5.7 mm (10X–100X) | |
| 경통 | 광시야 (FN 22) | 삼안 | ✓ | |
| 경통 | 광시야 (FN 22) | 직안선용 삼안 | ✓ | |
| 경통 | 광시야 (FN 22) | 정립 삼안 | ✓ | |
| 치수 (W x D x H) | 317.5 (W) × 567 (D) × 503.8 (H) mm (Epifluorescence Configuration) | |||
| 무게 | 19 kg (Epifluorescence Configuration) | |||
