SZX10
가격문의(상세정보 참조)

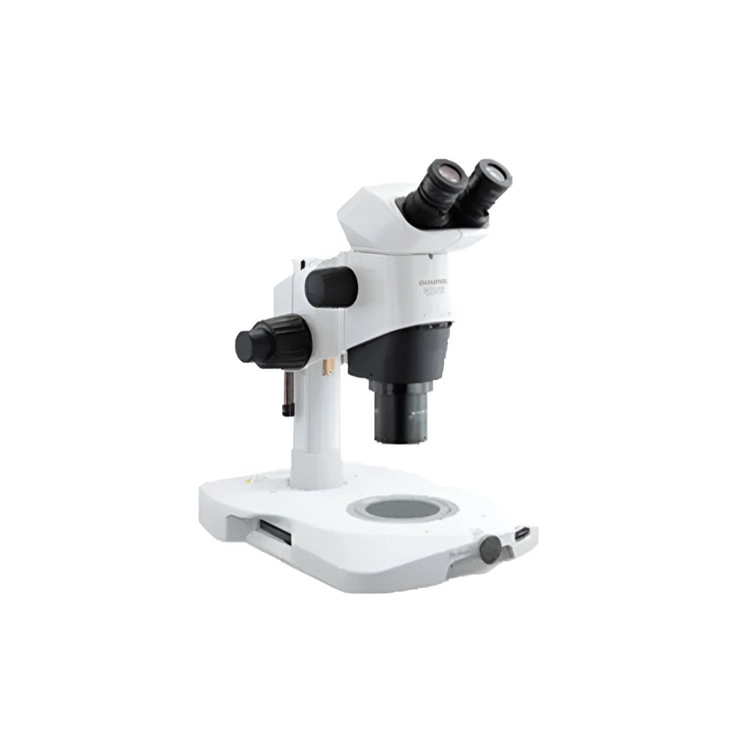

SZX10 입체 현미경은 일상 연구에 적합한 비용 효율적인 시스템입니다.
SZX10 입체 현미경은 암시야 및 편광 이미지화, 최대 0.2NA, 10:1 줌 비율, Galilean 광학 시스템을 제공하여 왜곡을 최소화합니다. 탁월한 입체 및 색 표현으로 표본을 자연스럽게 관찰할 수 있습니다. 폭넓은 줌 비율은 1X 대물렌즈의 경우 6.2x~63x의 배율 범위를, 2X 대물렌즈의 경우 123x 배율 범위를 제공합니다.
개요
비용 효율적 성능과 정확한 이미지 재현
일상적인 연구, 결함 분석, QC 검사에 적합한 SZX10 실체 현미경은 다양한 이미징 응용 분야에 비용 효율적인 성능을 제공합니다. 암시야 및 편광 이미징을 지원하며, 갈릴리안 광학 시스템, 10:1의 줌 비율, 최대 0.2의 개구수를 통해 왜곡을 최소화합니다. 탁월한 입체적 깊이와 정확한 색 표현 덕분에 샘플을 자연스럽게 보여 줍니다.

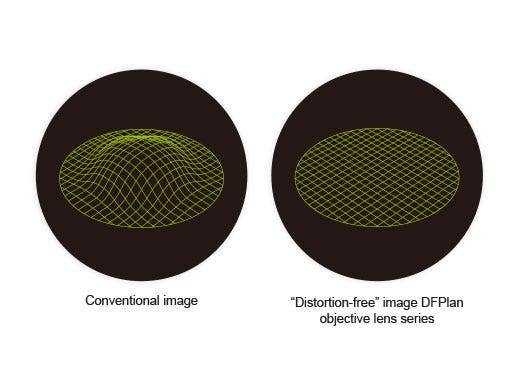

넓은 줌 비율의 유연한 실체 현미경 자연스러운 뷰를 제공하는 탁월한 광학 성능 SZX10은 탁월한 입체적 깊이와 색 표현을 통해 샘플을 자연스럽게 보여주도록 설계되었습니다. DFPlan 시리즈는 높은 개구수의 해상력 및 작업 시 편안함과 더불어 왜곡 없는 광학 설계를 제공하여 매우 평탄도가 높은 이미징을 수행합니다. 이 제품에는 개구수가 0.2인 2배율 대물렌즈가 포함되어 밀리미터당 600lp/mm(line pairs per mm)에서 고해상도 이미징을 구현합니다. 넓은 10:1의 줌 비율 SZX10은 1배율 대물렌즈로 6.3배~63배의 배율 범위를 지원하며, 2배율 대물렌즈로는 최대 123배의 배율을 제공합니다. 다양한 용도를 위해 활용 가능한 10:1의 줌 비율 덕분에 이 제품은 절개 및 표본 조작을 위한 저배율 매크로 뷰와 더불어 세포 구조의 근접 관찰을 위한 선명한 고배율 뷰를 필요로 하는 생명 과학 응용 분야에 적합한 선택입니다. QC 검사의 경우, 검사자는 이러한 넓은 줌 비율을 사용하여 회로 기판과 같은 전체 샘플을 먼저 확인하고 관심 영역을 빨리 찾을 수 있습니다. 그 다음, 하나의 연속 줌으로 납땜 접합부 또는 구성품의 미세 균열을 확대하여 확인할 수 있습니다. |  |

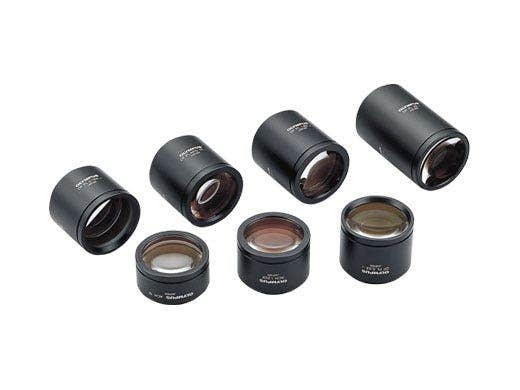

 | 다양한 고성능 대물렌즈와 함께 사용 가능 DFPL2X-4/DFPL1.5X-4/DFPL0.75X-4/DFPL0.5X DFPL 시리즈 대물렌즈는 우수한 색 충실도로 샘플의 형태를 정확하게 재현합니다. DFPLAPO1.25X-2/DFPLAPO1X-4 아포크로매트 보정을 통해 높은 수준의 성능을 달성합니다. 왜곡을 최소화하며 탁월한 해상력, 대비, 이미지 평탄도를 구현합니다. SZX-ACH1.25X/SZX-ACH1X 균형이 잘 잡힌 대물렌즈가 높은 해상력과 긴 작동 거리를 모두 제공합니다. |

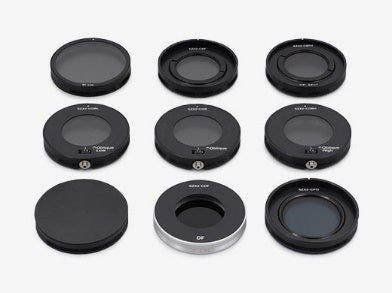

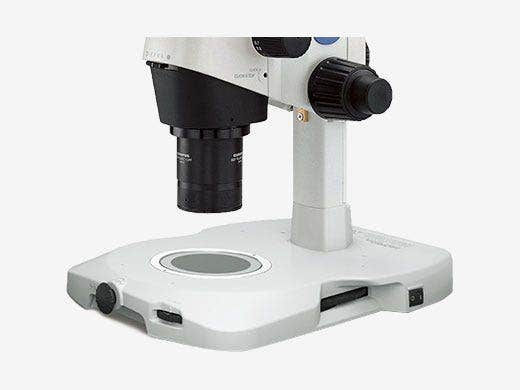

다목적 대비 및 관찰 방법 SZX2-ILLTQ / SZX2-ILLTS 슬림한 41.5mm 두께(이전의 할로겐 램프 투과광 베이스 두께의 절반 정도)의 LED 투과광 조명 베이스는 높이가 낮아 더욱 편안한 안점을 제공하고 관찰 및 작동 시 베이스에 장착된 샘플에 더 쉽게 접근할 수 있습니다.
LED 조명의 추가적인 장점 중 하나는 베이스 표면의 온도가 더 낮다는 점입니다. 따라서 살아 있는 표본을 오랫동안 조작할 때 더 적합한 제품입니다. 일반적인 30W 할로겐 광원에 비해 LED 조명은 전력 소비량이 낮고 사용 수명이 60,000시간 이상으로 훨씬 더 길기 때문에 운영 비용이 낮아집니다. |  |
 |  예쁜꼬마선충. 경사 고대비 카트리지(SZX2-COBH) |  메다카. 암시야 카트리지(SZX2-CDF) |
간편한 형광 관찰

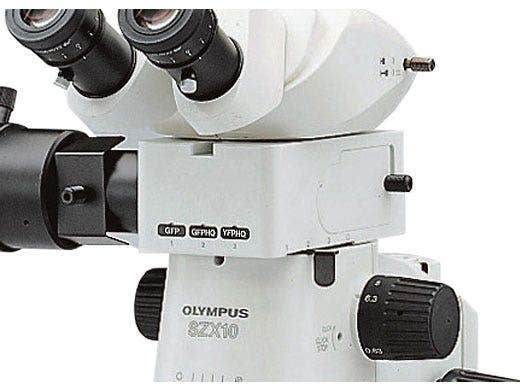

형광 장치가 추가된 SZX10은 유기체 내에 발현된 형광 단백질을 관찰할 때 사용할 수도 있습니다. 이 장치의 고성능 형광 미러 구성품은 빠른 시동을 지원하고 높은 형광 감지 효율성을 제공하여 이미지 품질을 향상시킵니다.
다용도 조명 솔루션
다용도 반사광 조명 장치로는 링 라이트 조명과 동축 조명이 있습니다. 해당 응용 분야의 요구 사항에 따라 적합한 조명 시스템을 선택해 보세요.
- 4구역 LED 링 라이트 조명(SZX2-ILR66)
- 조정 가능한 듀얼 마운트 조합(LG-DI)
- 반사가 잘되는 샘플을 위한 동축 조명(SZX2-ILLC10)

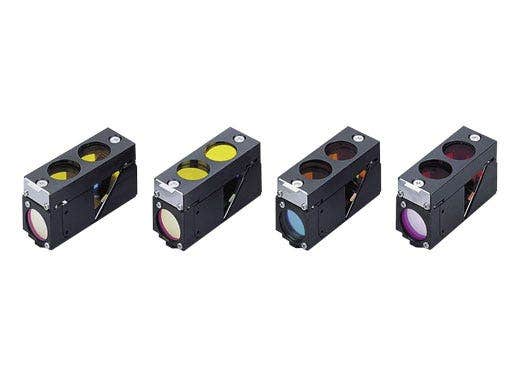

형광 조명  | 필터 큐브  |
인체공학적 관찰 경통과 확장 가능한 안전 조절기
SZX2 시리즈는 최적의 주시각을 가진 관찰 경통을 제공하므로 사용자는 장시간 사용 시 눈의 피로를 덜어주는 자연스러운 자세로 관찰을 수행할 수 있습니다.

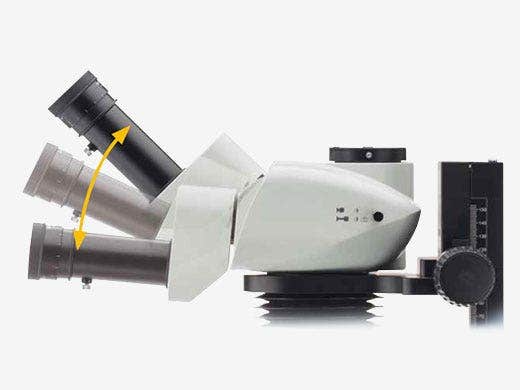

- 긴 틸팅 삼안 경통(SZX2-LTTR)은 실체현미경의 인체공학적 설계를 개선합니다. 5~45도로 조정 가능하기 때문에 작업 중 머리와 목의 자세를 더 자연스럽게 유지할 수 있습니다.

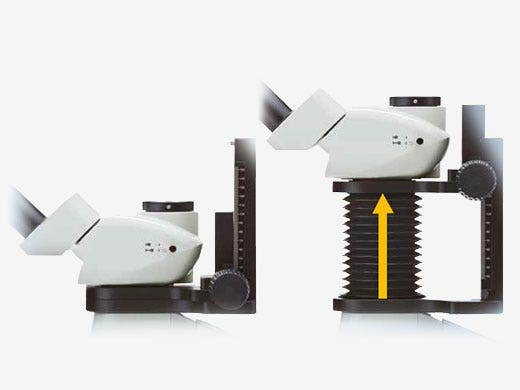

- 안점 조절기(SZX2-EEPA)는 120mm 범위의 수직 조절이 가능하므로 키가 다르고 선호 사항이 다른 다양한 사용자가 이용할 수 있습니다.
이러한 인체공학적 솔루션을 사용하면 육체적 부담과 피로를 줄여 더욱 편안하게 현미경을 사용할 수 있습니다.

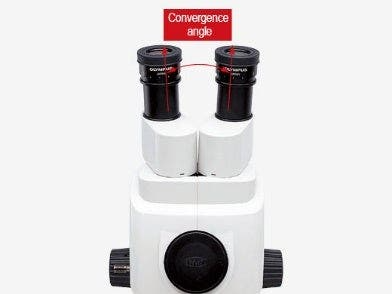

주시각  | 틸팅 관찰 경통  | 확장 가능한 안점 조절기  |
디지털 이미징 및 문서화
또한 Evident의 DP 시리즈 삼안 경통과 카메라를 SZX10에 장착하여 고해상도 이미징과 문서화를 수행할 수 있습니다. DP 시리즈 카메라는 고감도 형광 이미징을 포함한 다양한 응용 분야에서 높은 감도를 제공합니다. 응용 분야에 따라 cellSens™ 또는 PRECiV™ 소프트웨어를 사용하여 쉽게 제어할 수 있습니다.
일체형 이미징을 간편하게
Evident의 소프트웨어를 사용하면 초점이 모두 맞은 이미지를 간편하게 재구성할 수 있습니다. Live EFI(확장 초점 이미징) 기능으로 수동으로 이미지를 획득하면 두껍거나, 거칠거나, 고르지 않은 샘플에 완전히 초점을 맞춰 관찰할 수 있습니다.
- cellSens™ 소프트웨어: 곤충, 식물 또는 조직 샘플 등 두꺼운 생물학적 표본으로 선명한 이미지를 캡처할 수 있습니다.
- PRECiV™ 소프트웨어: 와이어 본딩, 전자 부품 결함 그리고 표면이 거친 큰 부품으로 선명한 이미지를 획득할 수 있습니다.
QC 검사 및 결함 분석을 위한 유연한 워크플로
PRECiV 소프트웨어는 QC 검사, 재료 분석, 결함 분석을 위한 유연한 워크플로 솔루션을 제공합니다. 이 소프트웨어를 SZX10 및 디지털 카메라와 연결하여 원활하게 이미지를 획득 및 처리하고 2D 측정을 수행할 수 있습니다. 고급 이미징 및 분석 기능으로는 파노라마 뷰, 확장 초점 이미지, 입자 분석이 있습니다.
줌으로 효율성 향상

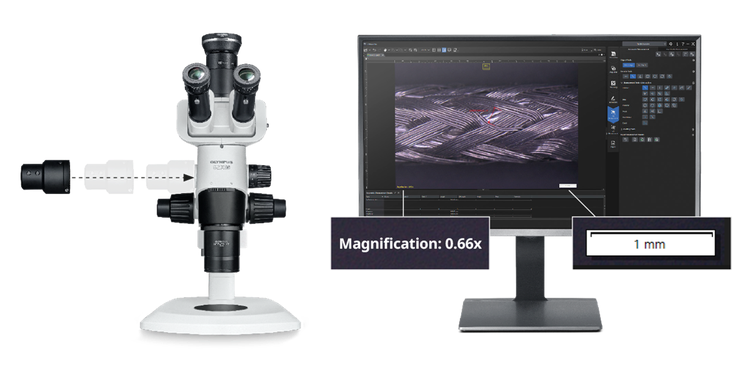

QC 검사 또는 결함 분석 작업의 속도를 높이려면 SZX10과 함께 SZX2-ZMS 줌 배율 센서를 사용하세요. 이 센서는 PRECiV 소프트웨어를 통해 줌 배율을 자동으로 기록하므로 수동으로 배율을 입력하지 않아도 정확하게 2D 기하학적 측정을 수행할 수 있습니다. 이미지부터 보고 단계까지 표본 측면을 통제할 수 있습니다. 이제 세부 구조를 확대하여 더 빨리 측정하고 검사 시간을 줄임으로써 향상시킬 수 있습니다.
사양
관찰 방법 | 형광(파란색/녹색 여기) | ✓ | |
형광(자외선 여기) | - | ||
단순 편광 | ✓ | ||
명시야 | ✓ | ||
암시야 | ✓ | ||
경사 | ✓ | ||
줌 | 줌 비율 | 10 | |
배율 표시 | 0.63, 0.8, 1, 1.25, 1.6, 2, 2.5, 3.2, 4, 5, 6.3 | ||
AS | 내장형 | ||
특징 | 평행 광학 축이 있는 줌 가변 배율 시스템 줌 드라이브 시스템: 수평 핸들 다양한 줌 위치용 클릭 스톱(수동) | ||
줌 배율 센서 | 선택 사항인 SZX2-ZMS가 PRECiV v. 2.2.1 이상을 사용하는 경우 줌 배율을 기록합니다. 출력 커넥터: USB 2.0: USB Type-C® USB 케이블: USB 2.0: USB Type-A to USB Type-C, 케이블 길이: 2m(6.56ft) 중량: 0.4kg(0.9lb) | ||
광학계 | 갈릴리안 광학 시스템 | ✓ | |
조명 | 형광 조명 | Hg 램프 | ✓ |
크세논 램프 | ✓ | ||
라이트 가이드 조명 | ✓ | ||
초점 | 초점 조절 메커니즘 | 조동/미동 초점 | ✓ |
하중 용량 | 0~10.0kg/2.7~15.0kg/8.0~25.0kg | ||
조동 핸들 스트로크 | 80mm 120mm | ||
회전당 조동 핸들 스트로크 | 36.8mm | ||
회전당 미동 핸들 스트로크 | 0.77mm | ||
회전 노즈피스 | 수동 | 표준 유형 | ✓ |
관찰 경통 | 광시야(FN22) | 쌍안 | ✓ |
틸팅 쌍안 | ✓ | ||
삼안 | ✓ | ||
틸팅 삼안 | ✓ | ||
긴 인체공학적 틸팅 삼안 | ✓ (중간 배율은 1.25배입니다.) | ||
경통 기울기 각도 | 5°~45 30° 45° | ||
삼안 경통 광 경로 선택(카메라: 관찰) | 50%: 50%, 0%: 100% 0%: 100%, 100%: 0% | ||
개구 간 거리 조절 | 51~76mm 52~76mm 57~80 mm | ||
확장 가능한 안점 조절기 | 높이 조절 범위: 30~150mm(스케일 부착됨) | ||
스탠드 | 표준 스탠드 | ✓ | |
옵션 베이스 및 스탠드 | 4구 LED 투과광 조명 베이스 | ✓ | |
1구 LED 투과광 조명 베이스 | ✓ | ||
대형 스탠드 | ✓ | ||
범용 스탠드 | ✓ | ||
치수(가로 × 세로 × 높이) | 표준 세트 구성에서 268mm × 386mm × 410mm(10.55인치 × 15.20인치 × 16.14인치) | ||
작동 환경 | 실내용 | 주변 온도 | 0°C~40°C(32°F~104°F) |
최대 상대 습도 | 30~90% | ||
접안렌즈 | WHSZ10X-H FN22* WHSZ15X-H FN16* WHSZ20X-H FN12.5* WHSZ30X-H FN7* *디옵터 조절 가능, 십자선 있음 | ||
대물렌즈 | DFPL0.5X-4, WD 171mm, NA 0.05 | ||
형광 조명 | 동축 형광 조명 | ||
