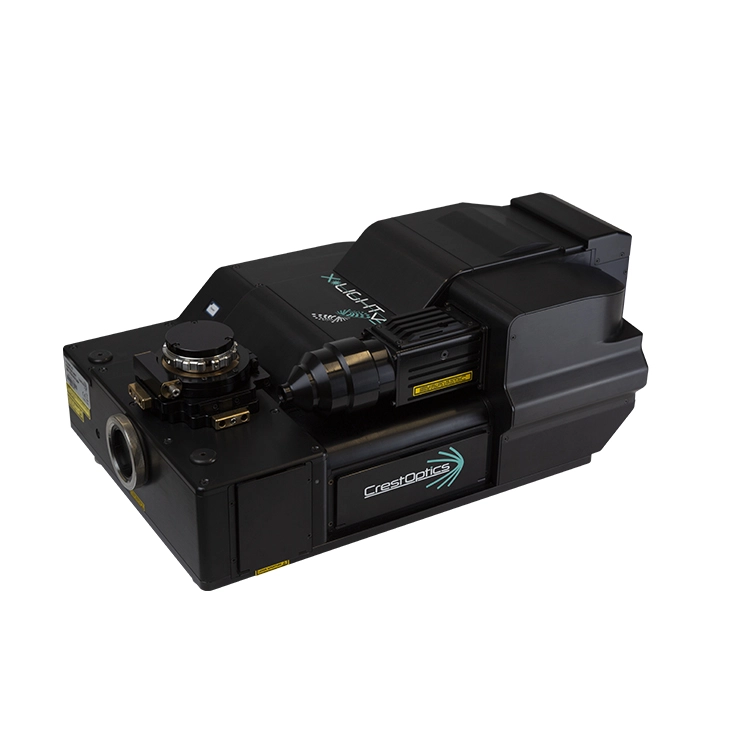

X-Light V3
가격문의(상세정보 참조)
더 밝게,
더 빠르게,
더 많이
Spinning disk confocal 생물학적 샘플의 시각화를 한 번에 혁신적으로 바꾸고 있습니다.
X-Light V3 SEE BRIGHTER, SEE FASTER, SEE MORE 회전 디스크 공초점 현미경이 생물학적 샘플 시각화 방식을 한 번에 혁신적으로 바꾸고 있습니다.
|  |
CrestOptics는 회전 디스크 공초점 현미경 기술이 생명 과학 연구의 핵심 장비가 되어야 한다고 믿습니다.
이 기술은 현대 형광 현미경 응용 분야의 대부분을 효과적으로 충족해야 합니다.
X-Light V3는 최첨단 기술을 활용하여 균일한 조명을 유지하면서 최고 속도와 가장 넓은 시야각으로 정밀한 3D 단면 이미지를 제공합니다.
구성이 매우 유연하여 디스크 박스를 교체하여 일반적인 샘플은 물론 복잡한 샘플까지 이미징할 수 있습니다.
X-Light V3 한눈에 보기 |
Description |
최대 25mm의 초광각 시야각(FOV) 단일 및 이중 카메라 모두에서 25mm 시야각(FOV)을 제공하는 최초의 공초점 현미경 시스템입니다. 초광각 시야각을 통해 더 많은 데이터 또는 전체 생물체를 한 프레임에 담을 수 있으며, 매우 큰 표본을 촬영하는 데 필요한 타일 수를 줄여 연구 결과를 신속하게 도출할 수 있습니다 . HeLa 세포를 DAPI로 염색하여 DNA(파란색), 튜불린(녹색), 미토콘드리아(주황색), 핵소체(빨간색)를 관찰하였다. 기존의 스피닝 디스크(SD) 공초점 현미경의 시야(FOV, 18mm)(흰색 점선 상자)와 X-Light V3의 넓은 시야(FOV, 25mm)(노란색 상자)를 비교하여 나타냈다. 60배 유침, 개구수 1.42. |  |

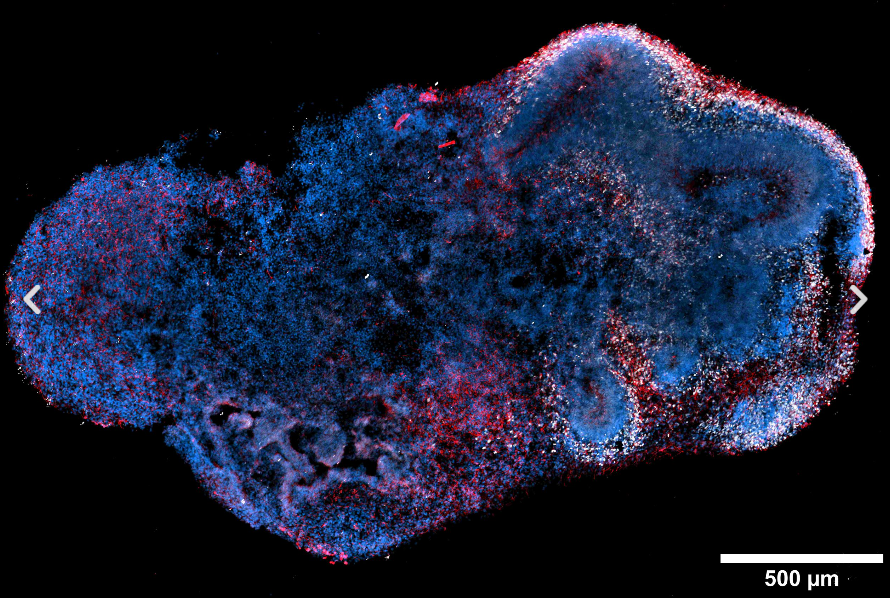

  | 시야각 전체에 걸쳐 균일한 조명 균일한 신호 획득은 정확한 정량적 이미지와 대규모 샘플의 매끄러운 접합, 그리고 견고한 데이터 세트 생성에 필수적입니다. X-Light V3는 조명기 내부에 직접 배치된 마이크로렌즈 어레이 덕분에 25mm 시야각 전체에 걸쳐 균일한 조명을 제공합니다. (i) CTIP2 양성 심층 피질 뉴런(흰색), 범신경 세포 MAP2 마커 신호(빨간색), DAPI로 염색된 핵(파란색)을 보여주는 인간 대뇌 오가노이드(50일차). 확대된 이미지를 보여줍니다. 20배율, NA 0.75. 샘플 제공: Di Angelantonio 교수, CLN2S@Sapienza Università di Roma – IIT. (ii) 마우스 신장 조직 단면 영상: 비네팅 아티팩트를 유발하는 기존 조명기(왼쪽)와 후처리 보정 없이 정확하고 아티팩트 없는 데이터를 제공하는 X-Light V3 마이크로렌즈 조명기(오른쪽)를 비교한 것입니다. |

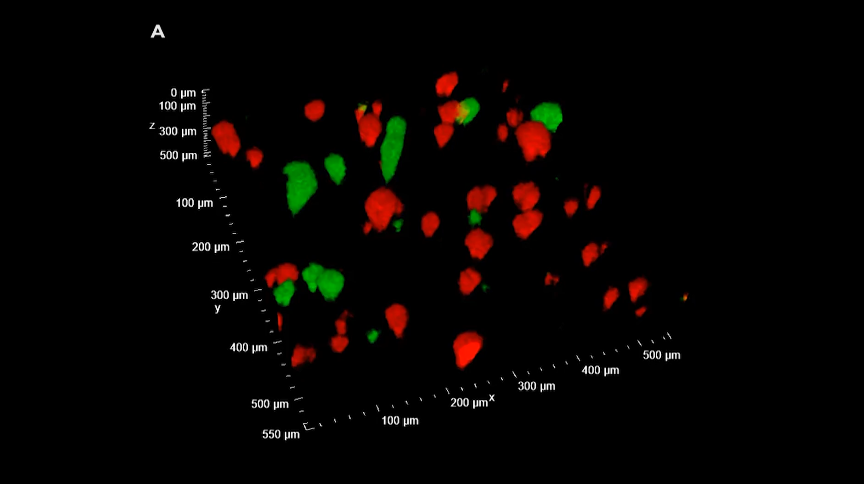

이미징을 혁신하세요 두 번째 카메라를 장착할 수 있도록 설계된 X-Light V3는 표준 이미징의 한계를 뛰어넘습니다. 동일한 성능의 카메라 두 대를 탑재하여 빠른 듀얼 컬러 동시 이미징을 수행하거나, 서로 다른 용도에 맞는 두 대의 카메라를 사용할 수 있어, 광범위한 이미징 요구사항을 충족하는 최고의 유연성을 제공합니다. 시야각(FOV)은 그대로 유지됩니다. AD -MSCs TRAIL 세포 (GFP-녹색) 가 VITVO 생물반응기 매트릭스 ( Rigenerand 제작 ) 내부에서 활발하게 이동하며 주변의 A673 종양 세포 ( drRED- 적색) 를 둘러싸고 사멸 전에 세포 사멸 체를 형성 하는 3D 동영상 . 총 450μm 의 Z축 부피를 획득 하였다 . 4배율 공기, NA 0.2. |  |

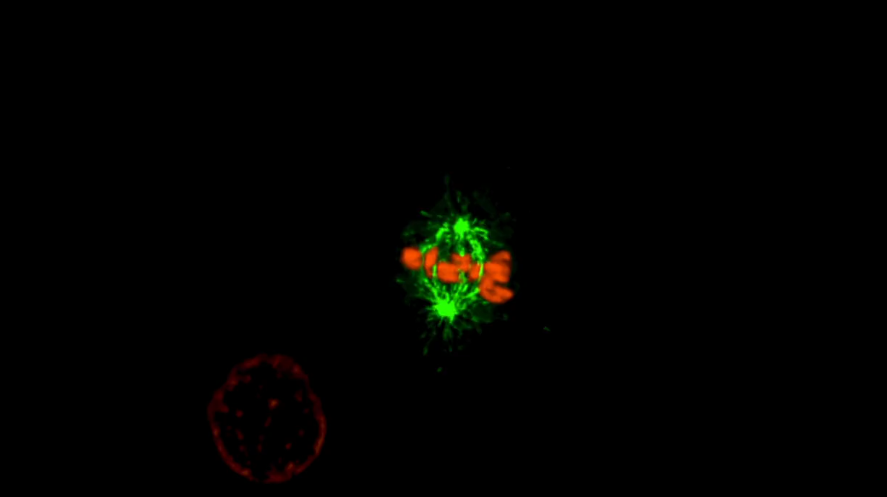

 | 고속 이미징을 위한 최대 회전 디스크 속도 고속 이미징 실험을 효율적으로 수행하려면 속도가 필수적입니다. X-Light V3는 시장 최고 수준의 디스크 회전 속도(15,000rpm)와 카메라와의 기본 동기화 기능을 통해 초당 1,000프레임 이상의 촬영 속도를 제공합니다. EB3-mEmerald(녹색) 및 H2B-mCherry(빨간색) 를 발현하는 LLC-PK1 세포 의 실시간 영상 . 세포 분열이 관찰 된다 . 63배 유액 현미경, NA 1.4. 샘플 제공: 89 North 배급사. |

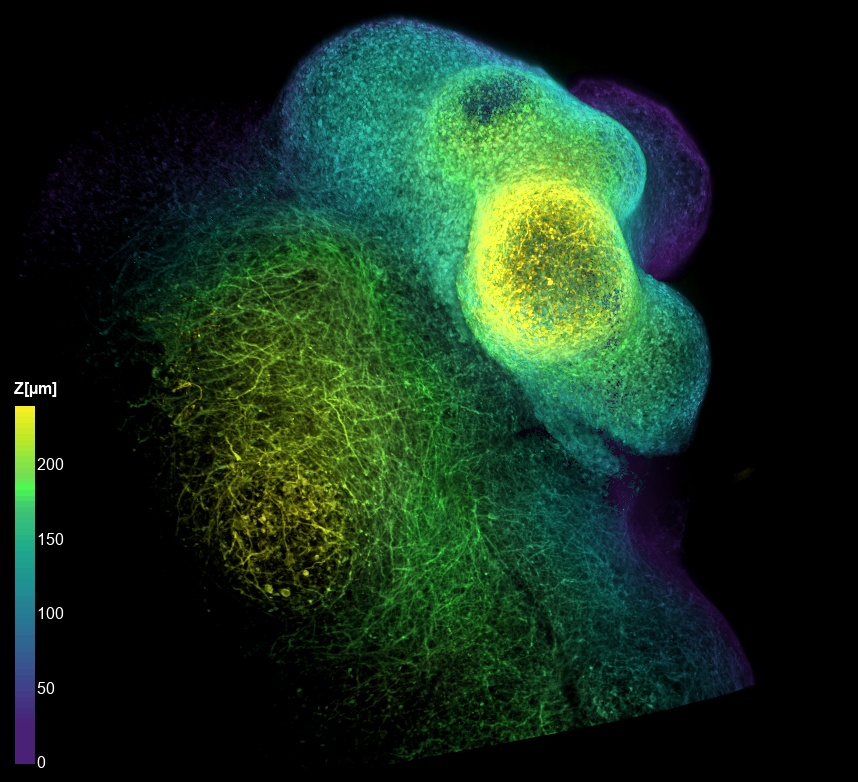

디스크 박스 - 밀폐형, 진동식, 맞춤형 탁월한 이미징은 탁월한 설계에서 비롯됩니다. X-Light V3 디스크 박스는 모든 환경에서 최고급 성능을 보장하는 독창적인 기능을 갖추고 있습니다. - 완전 밀폐: 디스크 표면에 먼지 입자가 존재하여 원치 않는 결과물이 발생하는 것을 방지하기 위해 환경 먼지로부터 격리 및 보호가 필수적입니다. - 진동식 디스크 박스: 소프트웨어에서 간단한 클릭만으로 광시야 이미징과 공초점 이미징 간 전환이 가능합니다. 주요 애플리케이션에 맞게 특별히 설계된 맞춤형 디스크 구조. 투명화된 뇌 오가노이드 의 대형 3D 입체 영상 . MAP2 염색을 보여주는 총 250μm Z 부피 에 대한 심층적 인 색상 코딩 . 20배율, 공기 배율, NA 0.8. 샘플 제공: 데비 박사 및 디 안젤란토니오 교수 (CLN2S@Sapienza Università di Roma – IIT). |  |

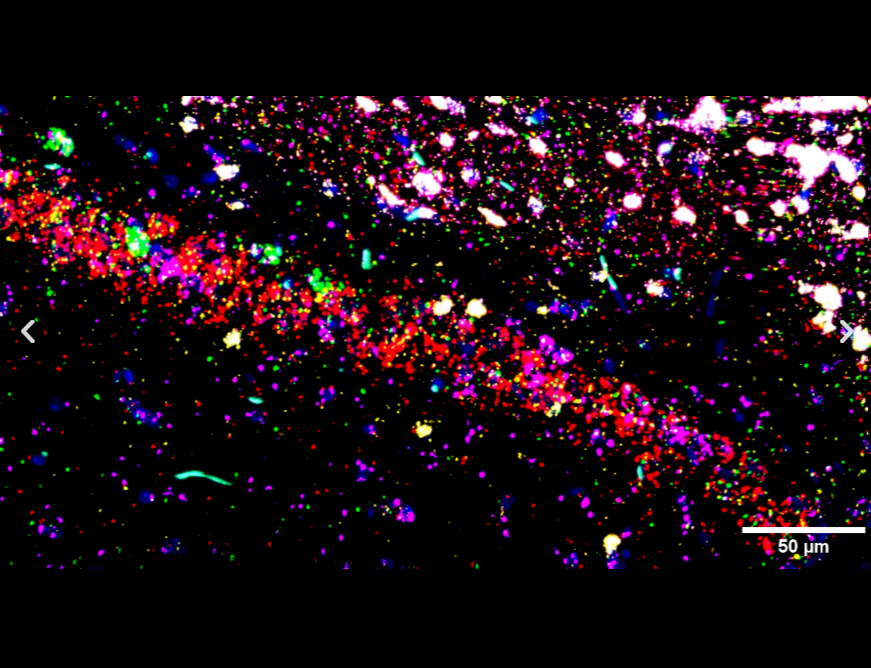

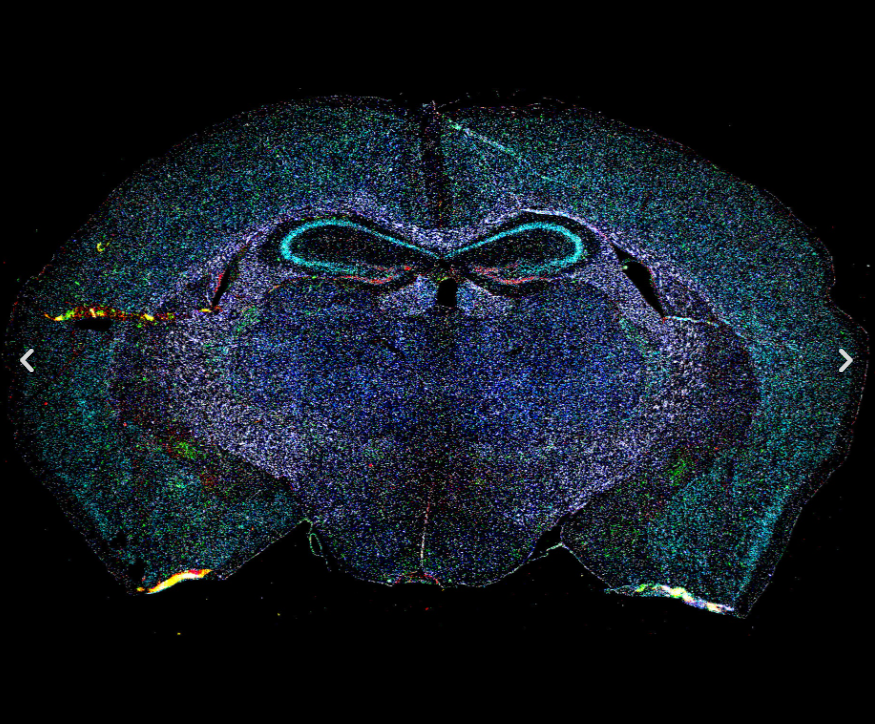

  | 광범위한 형광 물질 선택 X-Light V3는 405nm에서 750nm에 이르는 넓은 여기 파장 범위를 제공하여 형광체 선택에 있어 최고의 유연성을 제공합니다. 이는 공간 전사체학 및 여러 세포 표지자로부터 정보를 수집하는 다중 이미징 과 같은 다양한 응용 분야에 유용합니다 . (i)서로 다른 4 가지 RNA 종류 로 표시된 마우스 뇌 단면 의 큰 이미지 . 신경 세포 아형 의 현장 매핑을 위해 핵은 파란색으로 염색 되었습니다 . (ii) 이미지 (i) 의 확대 이미지 : 해마 영역 에서 단일 반점 및 RNA 분자 의 위치를 보여줍니다 . 40배율, 물, NA 1.15. 샘플 제공: Kwasi Kwakwa 박사 및 Omer Bayraktar 박사 , 웰컴 생거 연구소, 힌스턴 , 케임브리지, 영국. |
동일한 설정에서 초고해상도로 업그레이드 가능 X-Light V3는 DeepSIM을 통합하여 초고해상도로 손쉽게 업그레이드할 수 있으므로 연구자들은 광시야에서 공초점, 초고해상도에 이르기까지 이미징 기능을 원활하게 향상시킬 수 있습니다. Thyl-GFP 마우스 뇌의 해마 관상 절편을 세 가지 모드(광시야 - WF, 회전 디스크 공초점 현미경 - CF, 초고해상도 - SR)로 촬영한 사진. 배율 20배, 개구수 0.75. |  |
Application focus |
 신경생물학 연구를 위한 공초점 현미경에서 초고해상도 이미징으로의 매끄러운 진화 |  3D유방 선방의 형태학적 프로파일링을 위한 고해상도 이미징 |  공간 전사체 분석을 위한 고속 4개 카메라 시스템 | |
 암 연구의 발전: 3D 종양 구형체 영상화 |  VITVO®에서 항암 치료 효과의 실시간 영상화 |  배양 접시에서 구현하는 인간 신경 발달 : 취약 X증후군 연구를 위한 2D 및 3D 뇌 모델 |
Evolution through compatibility |

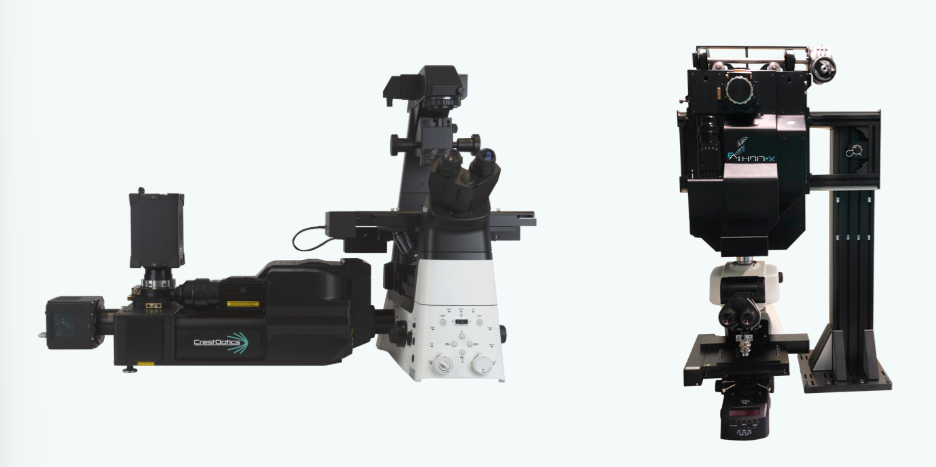

X-Light V3는 성능과 모듈식 확장 시스템의 유연성을 결합한 진정한 혁신 기술로 설계되었습니다. X-Light V3는 기존의 카메라 포트가 있는 모든 프레임(정립형 또는 도립형)에 원활하게 장착할 수 있어 비용을 크게 절감할 수 있습니다.
 | 유연한 구성 |
또한, X-Light V3는 DeepSIM을 추가하여 초고해상도로 원활하게 업그레이드할 수 있어 모든 연구자의 이미징 기능을 광시야에서 공초점, 초고해상도까지 손쉽게 발전시킬 수 있습니다.
 | DeepSIM과의 조합 DEEPSIM을 만나보세요 |
Technical features |
| Imaging modalities | Widefield/Confocal/Super-resolution in combination with DeepSIM X-Light |
| Compatible microscopes | Full range upright and inverted microscopes |
| FOV | Up to 25 mm diagonal |
| Laser | Multi mode lasers with SMA coupling |
| Spectral range | Excitation 400-750 nm/ Emission 400-850 nm |
| Camera | Compatible with CCD/EMCCD cameras and sCMOS cameras Dual-camera view: simultaneous dual-camera imaging up to 25 mm |
| Disk speed/scan rate | 15000 RPM / > 1000 fps |
| Spinning disk geometry | Pinholes and slit spirals: different geometries to match with key applications. |
| Resolution | Lateral Resolution (FWHM): ~230 nm (High NA 1,4) Axial Resolution (FWHM): ~600 nm (High NA 1,4) |
| Filter wheels | Motorized filter wheels and slider: 4-positions excitation filter wheel, 3-positions dichroic filter wheel, 8-positions emission filter wheel, 3 positions slider for dual camera use |
| Software | NIS Elements / μManager / Volocity / VisiView® |
| Recommended installation conditions | Temperature 23± 5°C, Humidity 70% RH or less (no condensation) |
| Weight | 26,0 Kg (57 lbs) |
| Dimensions | X-Light V3: 370 (w) x 555.6 (l) x 226.5 (h) mm 14.5 (w) x 21.9 (l) x 8.9 (h) inches X-Light V3 + DeepSIM X-Light: 370 (w) x 936.5 (l) x 290.5 (h) mm 14.5 (w) x 36.8 (l) x 11.4 (h) inches |
