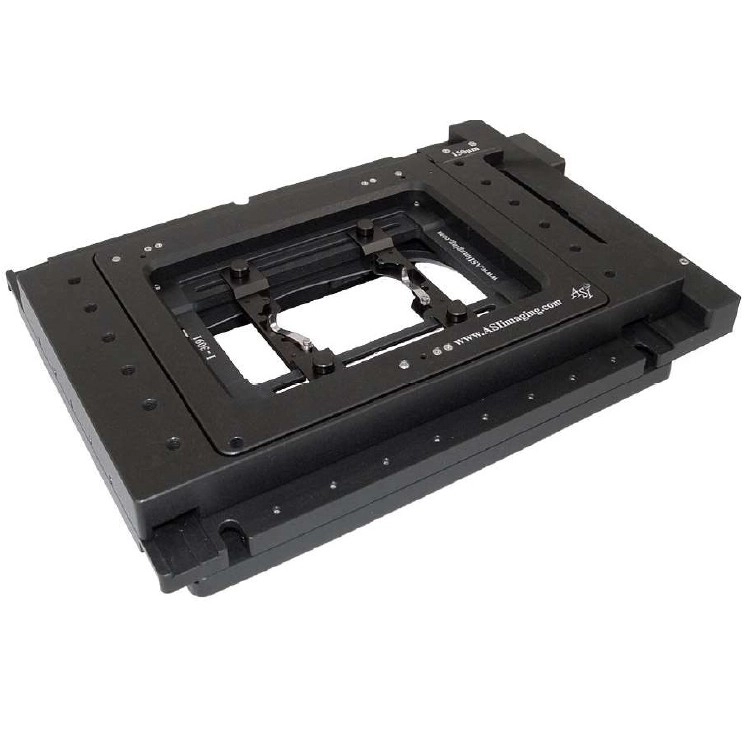

PZ-2000FT에 대하여
PZ-2000FT 시리즈는 다양한 XY 스테이지에 사용 가능한 통합형 상판 옵션입니다.
제어 전자 장치와 함께 사용하면 3D 샘플의 초점을 빠르고 고해상도로 반복 가능하게 제어할 수 있습니다.
PZ-2000FT는 스테이지의 표준 상판을 대체하므로 슬라이드, 다양한 페트리 접시, 멀티웰 플레이트 등에 사용할 수 있는
표준 K형 샘플 인서트를 그대로 사용할 수 있습니다.
120mm x 75mm 이상의 이동 범위를 가진 세 개의 압전 소자 스택은 나노미터에 가까운 정확도로 150, 300 또는 500μm를 이동합니다.
귀하의 애플리케이션에 가장 적합한 XY 스테이지를 선택하는 데 도움이 필요하면 제품 구성 도구를 방문하세요.
PZ-2000FT 특징
- 평평한 스테이지 상단은 양쪽에 마이크로매니퓰레이터를 쉽게 배치할 수 있게 해줍니다.
- 정밀한 위치 지정 및 높은 반복성을 갖춘 초점 조정을 위한 X, Y 및 Z축의 폐쇄 루프 제어
- 조정 가능한 사다리꼴 이동 프로필을 갖춘 넓은 동적 속도 범위
- 부드럽게 조절 가능한 듀얼 범위 조이스틱 제어
- 대부분의 상황에서 여행 범위는 전체 웰 플레이트를 스캔합니다.
- 다양한 소프트웨어 패키지로 검증된 작동

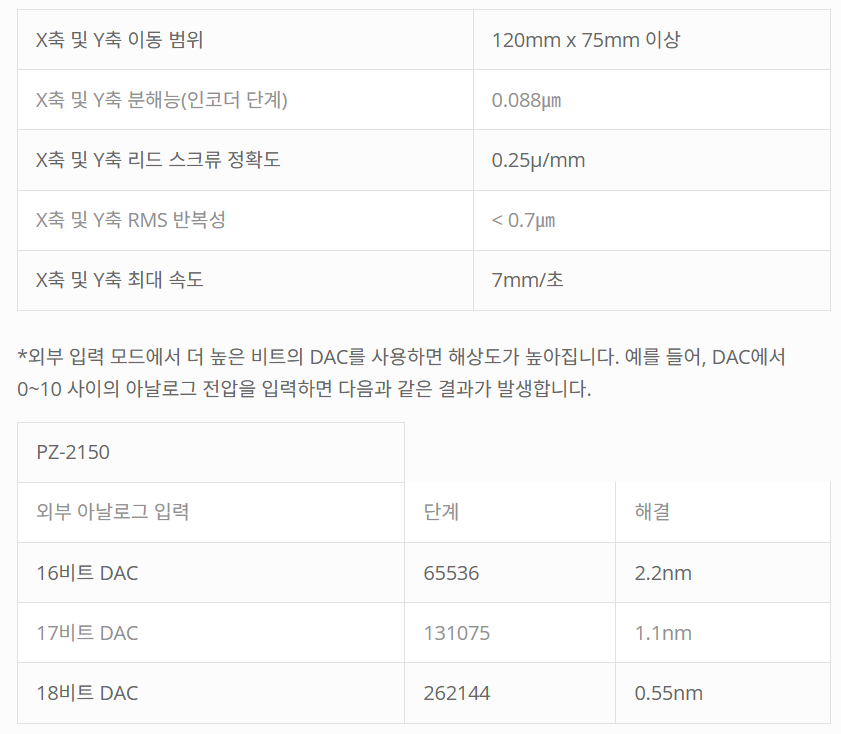

표준 구성에 대한 PZ-2000FT 사양
PZ-2000FT 옵션
- 고정밀 위치 결정을 위한 X축 및 Y축 선형 인코더입니다. 선형 인코더 분해능은 10nm이며, 스케일 정확도는 10mm당 0.3μm, 100mm당 3μm입니다. 샘플 위치 결정 분해능은 50nm 미만입니다.
- 자동 초점(NTSC 또는 PAL 합성 비디오 신호 필요).
- ASI의 검증된 Z축 드라이브 제품군을 현미경의 미세 초점 샤프트에 추가하여 현미경 이동 범위 전체에서 50nm의 분해능으로 Z축 위치 조정을 제공할 수 있습니다. 압전 장치를 사용하면 이동 범위 내 어느 지점으로든 빠르고 정확한 Z축 위치 조정이 가능합니다.
- 표준 회전 인코더를 사용할 때 더 빠른 XY 변환이나 더 정밀한 위치 지정을 위해 다른 리드 스크류 피치를 사용할 수 있습니다.
