PZ-2000 XYZ에 대하여

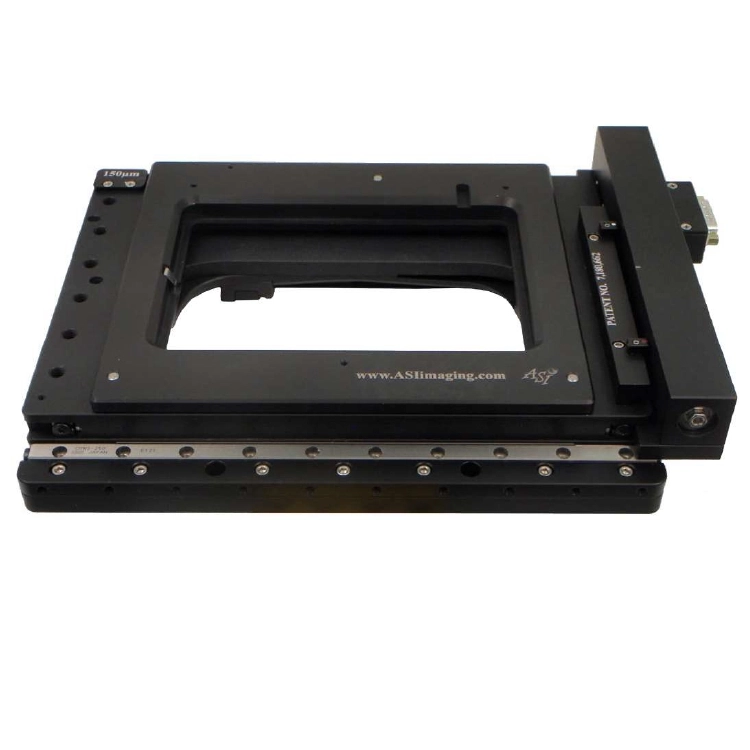

PZ-2000 XY 스테이지는 현미경 스테이지의 X, Y, Z 위치를 제어하는 고해상도 및 높은 반복성을 제공하도록 설계되었습니다. X축과 Y축은 120mm x 110mm의 이동 범위를 보장하고 위치 피드백을 위한 고해상도 회전 인코더를 사용하는 폐루프 DC 서보 모터를 사용하여 정밀하게 제어됩니다. 스테이지 위치에 폐루프 제어를 사용하면 여러 번의 이동 및 방향 변경 후 개방 루프 마이크로 스텝 스테이지에서 발생할 수 있는 스테이지 손실 가능성이 없습니다. XY 스테이지는 부드럽고 정확한 동작을 위해 교차 롤러 슬라이드, 고정밀 리드 스크류 및 백래시 없는 소형 기어드 DC 서보 모터를 사용합니다. 스테이지 상단 플레이트에는 슬라이드, 페트리 접시, 멀티웰 플레이트 등 모든 샘플에 사용 가능한 표준 K 사이즈 슬라이드 인서트를 사용할 수 있습니다. 슬라이드 인서트는 150μm 범위에서 나노미터 정확도(300μm 및 500μm 범위도 제공)를 가진 피에조 소자를 통해 Z축으로 이동합니다. Z축을 따라 샘플을 이동시키면 모든 대물렌즈를 사용할 수 있으므로, 피에조 소자를 단일 대물렌즈에 장착할 때 필요한 꼬인 전선이나 스페이서를 사용할 필요가 없습니다. 마이크로프로세서로 제어되는 MS-2000 제어 장치는 호스트 컴퓨터와 RS-232 및 USB 통신을 통해 X축, Y축, Z축을 제어합니다.
PZ-2000 XYZ 특징
- 정밀한 위치 지정 및 높은 반복성을 갖춘 초점 조정을 위한 X, Y, Z축을 폐쇄 루프로 제어합니다.
- 조정 가능한 사다리꼴 이동 프로필을 갖춘 넓은 동적 속도 범위.
- 부드럽게 조절 가능한 듀얼 범위 조이스틱 제어.
- 다양한 인기 소프트웨어 패키지에서 효과가 검증되었습니다.
- 대부분의 상황에서 여행 범위는 전체 웰 플레이트를 스캔합니다.

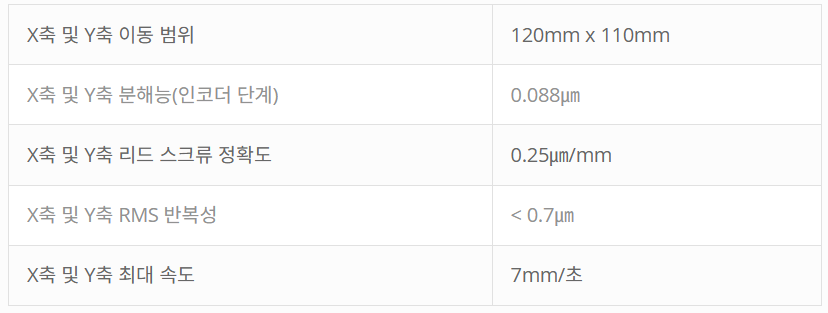

표준 구성에 대한 XY 사양
PZ-2000 XYZ 옵션
- 고정밀 위치 결정을 위한 X축 및 Y축 선형 인코더입니다. 선형 인코더 분해능은 10nm이며, 스케일 정확도는 10mm당 0.3μm, 100mm당 3μm입니다. 샘플 위치 결정 분해능은 50nm 미만입니다.
- 자동 초점(NTSC 또는 PAL 합성 비디오 신호 필요).
- ASI의 검증된 Z축 드라이브 제품군을 현미경의 미세 초점 샤프트에 추가하여 현미경 이동 범위 전체에서 50nm의 분해능으로 Z축 위치 조정을 제공할 수 있습니다. 압전 장치를 사용하면 이동 범위 내 어느 지점으로든 빠르고 정확한 Z축 위치 조정이 가능합니다.
- 표준 회전 인코더를 사용할 때 더 빠른 XY 변환이나 더 정밀한 위치 지정을 위해 다른 리드 스크류 피치를 사용할 수 있습니다.
- 부착물을 위한 공간이 더 넓어진 스테이지 윙.
