PZM-2000에 대하여

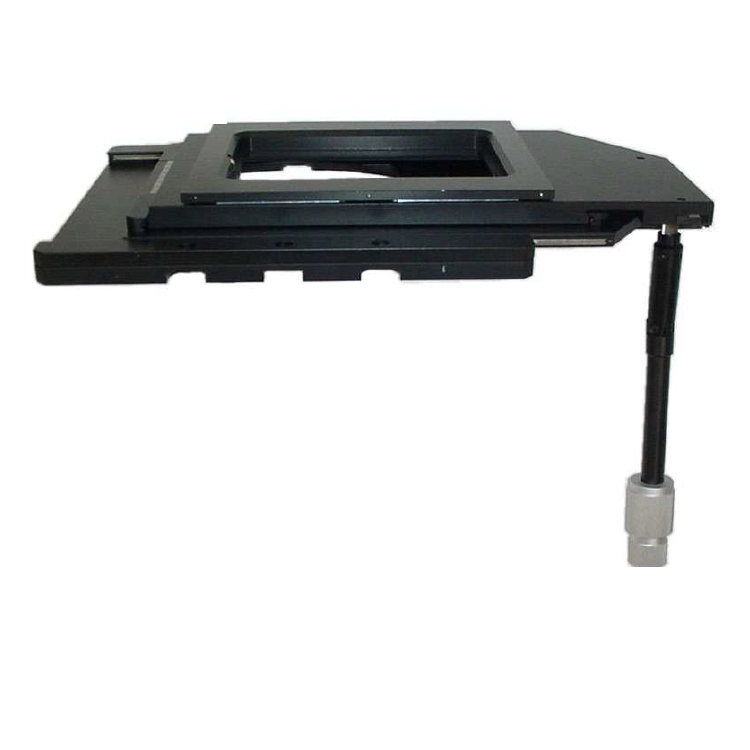

자동 XY 이동은 필요하지 않지만 정밀한 Z축 스택을 얻기 위해 자동 Z축 위치 조정이 필요한 경우 PZM-2000이 해결책입니다. 일부 도립 현미경 모델의 경우, ASI는 기존 OEM 스테이지를 PZM-2000으로 교체하거나 개조해 드립니다. 필요한 경우 수동 OEM 스테이지도 제공해 드립니다.

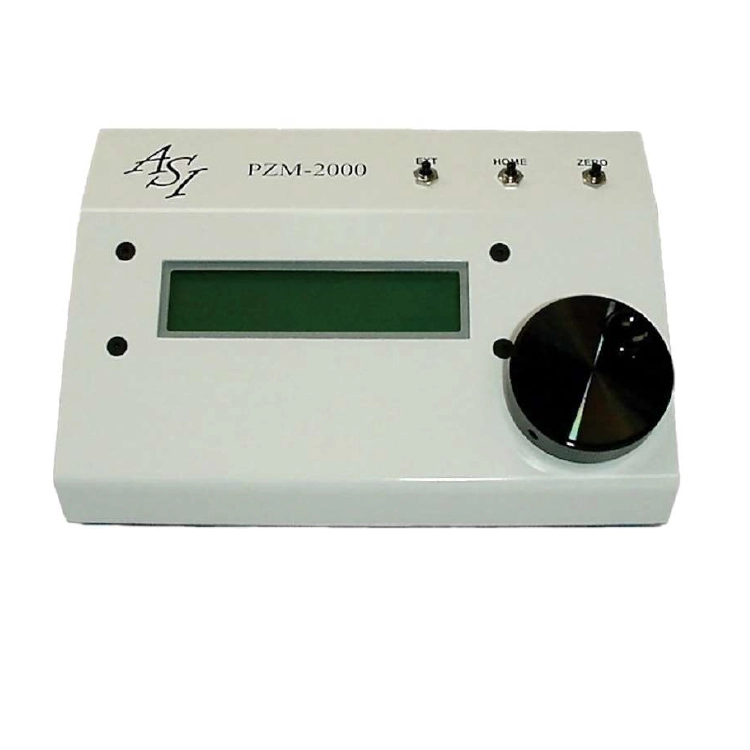

PZM-2000은 기존 OEM 스테이지에 ASI의 검증된 피에조 상판을 장착한 제품입니다. OEM 스테이지를 위해 완전히 새로운 상판을 가공해야 하지만, 저희는 이를 통해 더욱 세련된 솔루션을 제공할 수 있습니다. 옵션인 PZM-C 컨트롤러는 ASI PZM-2000 피에조-Z 수동 현미경 스테이지 개조를 보완합니다.
PZM-2000은 현미경 스테이지의 Z 위치를 제어하는 높은 분해능과 높은 반복성을 제공하도록 특별히 설계되었습니다. X축과 Y축은 원래 OEM 스테이지 제어 장치를 사용하여 수동으로 제어합니다. 스테이지의 피에조 상판은 모든 샘플(예: 슬라이드, 페트리 접시, 멀티웰 플레이트 등)에 사용할 수 있는 표준 K 크기 슬라이드 인서트를 수용합니다. 슬라이드 인서트는 100μm 범위와 나노미터 정확도(200μm 및 500μm 범위도 제공)를 가진 피에조 요소를 통해 Z축에서 이동합니다. Z 평면에서 샘플을 이동함으로써 모든 대물렌즈를 사용할 수 있으므로 피에조 요소를 단일 대물렌즈에 놓을 때 필요한 꼬인 와이어나 필요한 스페이서를 제거할 수 있습니다. 피에조 스테이지는 0-10VDC 아날로그 입력 전압을 사용하여 원격으로 제어하거나, 선택적으로 PZM-2000 컨트롤러 또는 교정된 수동 10회전 전위차계를 사용하여 제어할 수 있습니다.
PZM-2000 특징
- 정밀하고 반복성이 높은 초점을 위한 Z축의 폐쇄 루프 제어
- 나노미터 규모의 분해능, 반복성 및 정확도
- 다양한 인기 소프트웨어 패키지에서 검증된 작동
- 부착물을 위한 더 많은 공간을 위한 스테이지 윙

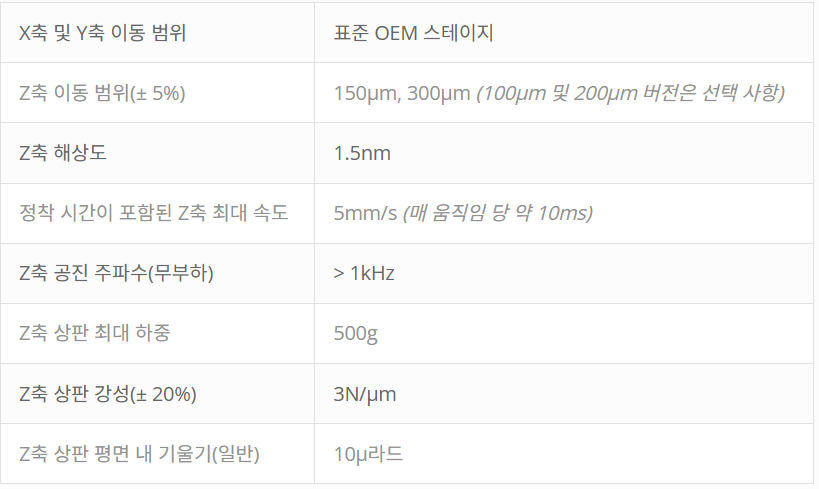

PZM-2000 사양

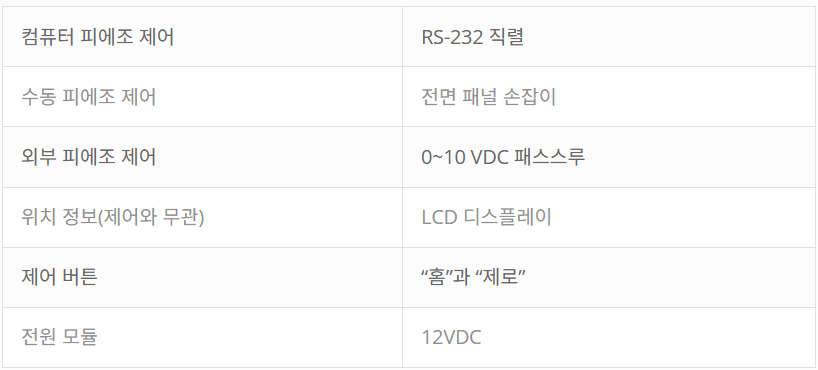

MS1-PZM 컨트롤러 사양
